Systém Roth Haustechnik I je volitelně s nebo bez čerpacího zařízení s integrovaným automatickým přepínačem na vodovod.

Dešťová voda je ze střechy přiváděna potrubím přes integrovaný jemný filtr a uklidňovač nátoku do podzemní nádrže. Při normálním provozu (dostatečném množství vody v dešťové nádrži) jsou vody čerpány domácí vodárnou k využití v domě. Při nedostatku vody v nádrži dojde k automatickému přepnutí na vodovod.

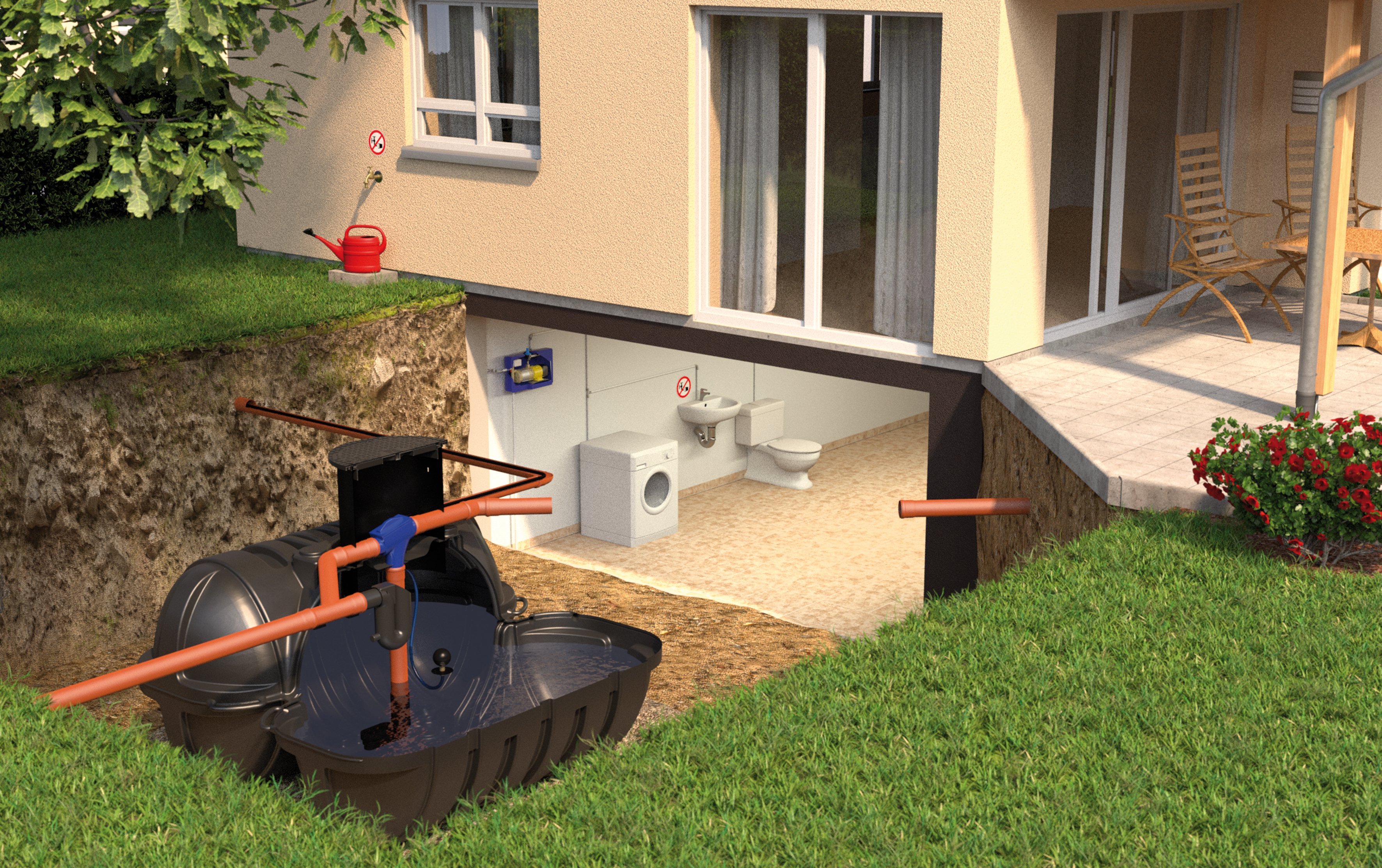

Sestava Roth Haustechnik I
Sestava Roth Haustechnik I - schéma

Parametry sestavy

Sestava Roth Haustechnik I
ProvedeníRozměry nádrže (délka x šířka x hloubka)Celk. stavební hloubka.1HmotnostMateriálové označení
3500 litrů s čerpacím zařízením2350 x 2300 x 975 mm1675 mm140 kg1135006032
5000 litrů s čerpacím zařízením2460 x 2350 x 1350 mm2050 mm190 kg1135006033
7000 litrů s čerpacím zařízením2 x 2350 x 2300 x 975 mm1675 mm2x 140 kg1135006034
10000 litrů s čerpacím zařízením2 x 2460 x 2350 x 1350 mm2050 mm2x 190 kg1135006035
3500 litrů bez čerpacího zařízení2350 x 2300 x 975 mm1675 mm140 kg1135006048
5000 litrů bez čerpacího zařízení2460 x 2350 x 1350 mm2050 mm190 kg1135006050
7000 litrů bez čerpacího zařízení2 x 2350 x 2300 x 975 mm1675 mm2x 140 kg1135006051
10000 litrů bez čerpacího zařízení2 x 2460 x 2350 x 1350 mm2050 mm2x 190 kg1135006052

1) max. prodloužení 500 mm


Komponenty sestavy

Twinbloc®

Nádrž na dešťovou vodu s integrovanou nastavitelnou šachtou a pochůzným poklopem, s odtokovým přepadovým sifonem s ochranou proti hlodavcům.

Set s filtrační patronou

Pro nádrže na dešťovou vodu ze střešní plochy do 150 m². Filtrační patrona z nerezové oceli, velikost oka 0,55 mm.


Plovoucí sání

Pro nádrže Roth Twinbloc®. Skládá se z: PE plovákové koule, sacího filtru s integrovaným mosazným zpětným ventilem, s koncovkou pro PE-potrubí 1“.

Modul čerpadla dešťové vody (volitelné)

Kompletní modul s integrovanou domácí vodárnou ASPRI 15-4 a přepínačem na dávkování vody z vodovodu. Max. dopravní výška 44 m, max. délka sacího potrubí 15 m, max. sací výška 3 m.
