Čo ponúka Roth s novým riešením nádržou?

Optimálne navrhnutú konštrukciu nádrže, vrátane zodpovedajúcich doplnkov a príslušenstva. Zákazník obdrží kompletný systém pre profesionálne využitie dažďovej vody, môže si vybrať z prevedení podzemné či nadzemné varianty. Do seba zapadajúce komponenty umožňujú veľmi rýchlu a jednoduchú inštaláciu.

Typy nádrží a systémov

Zobraziť viac

Roth Haustechnik I

Systém pre využitie dažďovej vody v dome, s čerpadlom v dome

Zobraziť viac

Roth Haustechnik ECO

Cenovo výhodná alternatíva

Zobraziť viac

Roth Haustechnik II

Zostava pre využitie dažďovej vody v dome, s čerpadlom v nádrži

Zobraziť viac

Roth Garten

Kompletný systém pre využitie dažďovej vody na záhrade


Montážne výhody vďaka plochému tvaru nádrží

Vďaka optimalizovanému dizajnu ponúka Roth ploché konštrukčné riešenie nádrží, ktoré má významné výhody pri montáži a je tak v porovnaní s bežnými nádržami na dažďovú vodu nespornou výhodou. Zemné výkopy pre usadenie nádrží sa dajú znížiť až o 40%. Vzhľadom k nízkej konštrukcii a optimálnemu tvaru je možné inštaláciu vykonávať aj pri výskyte vysokej hladiny spodnej vody. Vďaka riešeniu dvoch vedľa seba spojených nádrží je ďalšou prednosťou stabilita. Dve spojené komory s menšími priemermi sú oveľa stabilnejšie ako jedna komora s veľkým priemerom. Nádrže sú dodávané v základných prevedeniach o veľkostiach (objemoch) 1500, 3500 a 5000 litrov.


Prepájanie nádrží

Nádrže sa môžu vzájomne prepojovať pomocou PVC potrubie KG DN 100 a tesnenia, a to v plochách určených na navŕtanie potrebného otvoru. Prepojenie nádrží sa vykonáva v spodnej časti nádrže. Celkový objem dažďovej vody v nádržiach Roth Twinbloc® je ľubovoľne rozšíriteľný. Na základe požiadavky zákazníka je možné vykonať vo výrobe presné vyvŕtanie otvorov pre pripojenie potrubia DN 100, vrátane špeciálneho tesnenia Roth. Alternatívne sa tieto otvory rieši na stavbe pomocou vŕtacej súpravy Roth. Sada pre prepájanie obsahuje príslušnú vŕtacie hlavu a dve špeciálne gumové tesnenia DN 100.

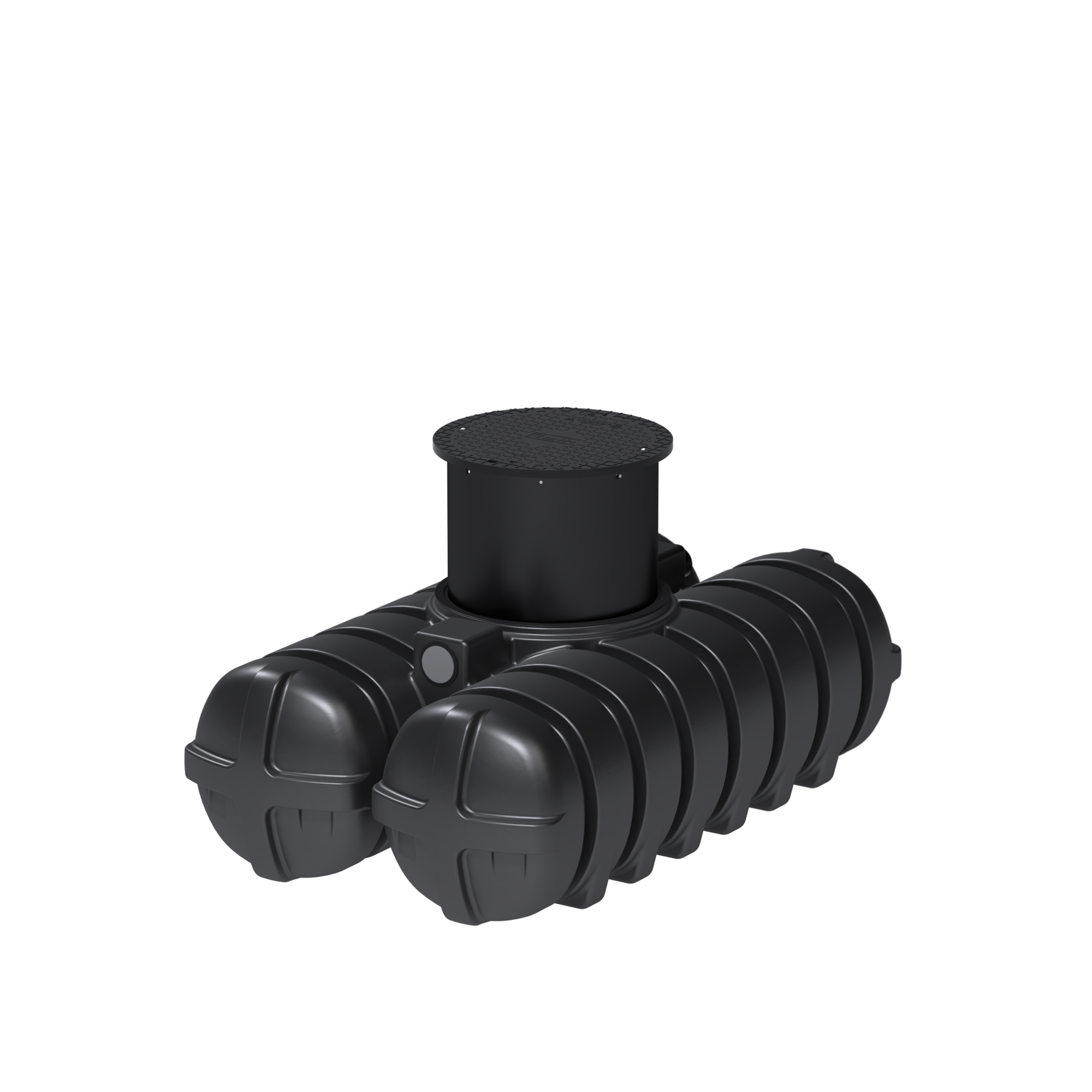

Ploché nádrže na dažďovú vodu Roth Twinbloc®

Nádrže na dažďovej vody Roth Twinbloc® sú vyrábané vo veľkosti 1500, 3500 a 5000 litrov. Jedná sa o PE vyfukované nádrže, ktoré sú stabilné voči zemným tlakom a sú pojazdné osobným automobilom. Nastaviteľná šachta DN 600 je súčasťou dodávky nádrže a pri dodaní je vždy v zasunutej polohe. Pri inštalácii sa vysúva do potrebnej výšky. Pre napojenie prívodných potrubí KG DN 100 sú vopred pripravené otvory s tesnením.

Objemové varianty nádrží


Rozsah dodávky

Základné nádrže na dažďovú vodu

  • Základná nádrž Twinbloc® s integrovanou vstupnou šachtou
  • PE pochôdzny poklop
  • Vstupné pripojenie DN 100
  • Prepadový sifón DN 100 s ochranou proti škodcom

Základné nádrže na dažďovú vodu s filtračným košom

  • Základná nádrž Twinbloc® s integrovanou vstupnou šachtou
  • PE pochôdzny poklop
  • Filtračný kôš
  • Vstupné pripojenie DN 100
  • Prepadový sifón DN 100 s ochranou proti škodcom

Parametre nádrží

Ploché nádrže Roth Twinbloc®
PrevedenieRozmery nádrže
(dĺžka x šírka x hĺbka)
HmotnosťMateriálové označenieObchod
Základné nádrž 1500 litrov s výškovo nastaviteľnou šachtou DN 600 a poklopom2350 x 1395 x 695 mm80 kg1135006122e-SHOP
Základné nádrž 3500 llitrů s výškovo nastaviteľnou šachtou DN 600 a poklopom2350 x 2300 x 975 mm140 kg1135005425e-SHOP
Základné nádrž 5000 litrov s výškovo nastaviteľnou šachtou DN 600 a poklopom2460 x 2350 x 1350 mm190 kg1135005426e-SHOP
Základné nádrž 1500 litrov s filtračným košom a výškovo nastaviteľnou šachtou DN 600 a poklopom2350 x 1395 x 695 mm80 kg1135006124e-SHOP
Základné nádrž 3500 litrov s filtračným košom a výškovo nastaviteľnou šachtou DN 600 a poklopom2350 x 2300 x 975 mm140 kg1135005423e-SHOP
Základné nádrž 5000 litrov s filtračným košom a výškovo nastaviteľnou šachtou DN 600 a poklopom2460 x 2350 x 1350 mm190 kg1135005424e-SHOP



Príslušenstvo


Poklop pojazdný (600 kg zaťaženie na bicykel)

Určený pre výmenu za štandardnú pochôdzný poklop. Nosnosť 600 kg / koleso.

Materiálové označenie 1135005438

Predĺženie šachty nádrže Twinbloc®

Predĺženie šachty pomocou nadstavca dĺžky 500 mm. Možno dodatočne montovať na šachtu. Pre zakrytie nádrže zeminou až do výšky 1200mm. Nástavec je možno skracovať.

Materiálové označenie 1135005436


Set s filtračnou patrónou

Pre nádrže na dažďovú vodu zo strešnej plochy do 150 m². Filtračná patróna z nerezovej ocele, veľkosť oka 0,55 mm. Výškový rozdiel nátoku a odtoku je 66 mm. Filter je vyberateľný vstupný šachtou.

Materiálové označenie 1135006450

Set záhradného filtra

Pre nádrže na dažďovú vodu zo strešnej plochy do 150m² pre zálievku záhrady. Filter je vyberateľný vstupný šachtou.

Materiálové označenie 1135006452


Filter pre strechy do 350 m2

Filter nečistôt s teleskopickým predĺžením, určený pre strešné plochy do 350m². Prevedenie filtračného sita je z nerezovej ocele, veľkosť oka 0,55 mm. Prítok DN 100, odtok DN 125.

Materiálové označenie 1135006453

Filter dažďovej vody ECO

Filter dažďovej vody s integrovaným filtračným košom pre inštaláciu do nádrže na dažďovú vodu. Veľkosť oka 1mm. Vhodný pre strešné plochy do 200m².

Materiálové označenie 1135008182


Ukľudňujúca prítoku

Pre nádrže Roth Twinbloc®. Skladá sa z rúrky KG DN 100 a koncovky pre upokojenie prítoku.

Materiálové označenie 1135006673

Plávajúce sania

Pre nádrže Roth Twinbloc®. Skladá sa z: PE plavákové gule, sacieho filtra s integrovaným mosadzným spätným ventilom, s koncovkou pre PE-potrubia 1 ".

Materiálové označenie 1135005437



Digitálny snímač plnenie

Elektro-pneumatický snímač s digitálnym displejom. Čidlo hladiny s dosahom merania 15 m. Zobrazenie meranej hodnoty v litroch, v%, alebo v cm výšky naplnenia.

Materiálové označenie 1135008052

Prepojovacia sada

Pre prepojenie nádrží Twinbloc® potrubím KG DN 100. Skladá sa z vŕtacej hlavy a 2 kusov špeciálneho tesnenia DN 100.

Materiálové označenie 1135002725


Modul čerpadla dažďovej vody

Kompletný modul s integrovanou domáce vodárňou Aspri 15-4 a prepínačom na dávkovanie vody z vodovodu. Elektronický snímač plnenia.

Materiálové označenie 1135006049

Čerpacie zariadenie Standard

Kompaktný modul, ktorý sa skladá z výkonného tichého čerpadlá a zariadenia pre prepínanie na vodovod pri nedostatku vody v nádrži. Regulátor tlaku a automatické ovládanie zaisťuje plne automatickú prevádzku.

Materiálové označenie 1135006670


Domáca vodáreň Roth Aspri 15-4

4-stupňové odstredivé čerpadlo, samonasávacie, s integrovanou ochranou proti chodu na sucho. Príkon 700 W, pripojenie 1 ". Hmotnosť 11,4 kg, dopravná výška max. 44 m, objemový prietok 3,5 m³ / h. Maximálna dĺžka sacieho potrubia 15 m, max. Výška sania 3 m.

Materiálové označenie 1135002726

Ponorné tlakové čerpadlo CombiPress

Ponorné tlakové čerpadlo vrátane auto-matického spínača KIT 02 a plávajúceho sania. Použiteľné v spojení s príslušenstvom Komfort. Max. objemový prietok 4 m³ / h Max. dopravná výška 64 m.

Materiálové označenie 1135006054


Riadiaca jednotka Komfort

Plne automatická riadiaca jednotka pre prepínanie na vodovod pri nedostatku vody v nádrži. Indikátor hladiny v cm, sledovanie prevádzkových funkcií s funkciou alarmu poruchy, automatické preplachovanie vodou.

Materiálové označenie 1135006055

Ponorné čerpadlo

Viacstupňové vodou chladené ponorné čerpadlo s integrovaným tlakovým spínačom a ochranou proti behu na sucho. max. objemový prietok 3,6 m³ / h, max. tlak 3,6 bar, Pripojenie s vnútorným závitom 1 "Dĺžka kábla 15 m.

Materiálové označenie 1135006061
